جزئیات محصول:
|
مدل: | NJ307 NJ308 NJ309 NJ310 | ساختار: | غلتک استوانه ای |
---|---|---|---|
دقت، درستی: | P0 P6 P5 P4 P2 | لرزش: | V1 V2 V3 V4 |
سلسله: | NJ NU NUP N NF NN NNU | قفس: | برنج (مس)، فولاد، نایلون |
کد HS: | 8482500090 | سختی: | 60-64 HRC |
برجسته: | غلتک استوانه ای NJ310,غلتک استوانه ای NJ307,یاتاقان غلتک NJ308 |

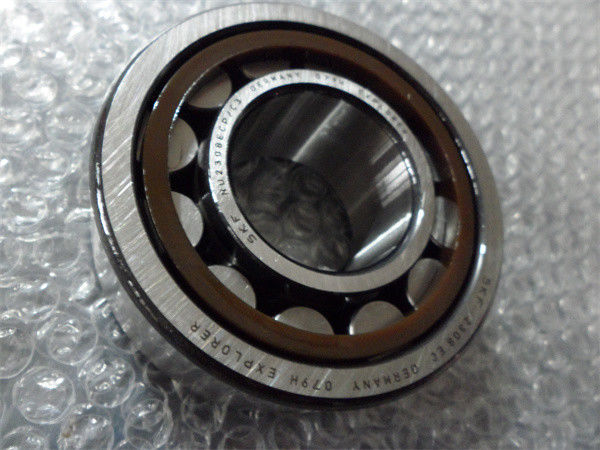

رولبرینگ های استوانه ای متعلق به یاتاقان های قابل جدا شدن هستند که روش نصب و جداسازی آسانی دارند.آنها را می توان به یک ردیف، دو ردیف و چهار ردیف طبقه بندی کرد.طبق دنده های مختلف حلقه، رولبرینگ های استوانه ای تک ردیفی را می توان به سری N، سری NU، سری NF، سری NUP و غیره تقسیم کرد.رولبرینگ های استوانه ای بارهای شعاعی بسیار سنگینی را حمل می کنند.
انواع مختلفی وجود دارد که به عنوان NU، NJ، NUP، N، NF (برای یاتاقان های تک ردیف)، NNU،
و NN (برای یاتاقان های دو ردیفه بسته به طراحی یا عدم وجود دنده های جانبی).
حلقه های بیرونی و داخلی از همه نوع قابل جدا شدن هستند.
انواع NU، N، NNU و NN به عنوان بلبرینگ های آزاد مناسب هستند.انواع NJ و NF می توانند بارهای محوری محدودی را در یک جهت تحمل کنند.انواع NH و NUP را می توان به عنوان بلبرینگ انتهای ثابت استفاده کرد.
غلتک های استوانه ای نوع NH از رولبرینگ های استوانه ای نوع NJ و یقه های رانش L شکل HJ تشکیل شده اند.
دنده شل حلقه داخلی یک غلتک استوانه ای نوع NUP باید به گونه ای نصب شود که طرف علامت گذاری شده در خارج باشد.
یاتاقان مدل |
دیا درونی (میلی متر) |
دیا بیرونی (میلی متر) |
ضخامت (میلی متر) |
وزن (کیلوگرم) |
NJ303 | 17 | 47 | 14 | 0.12 |
NJ304 | 20 | 52 | 15 | 0.17 |
NJ305 | 25 | 62 | 17 | 0.29 |
NJ306 | 30 | 72 | 19 | 0.41 |
NJ307 | 35 | 80 | 21 | 0.55 |
NJ308 | 40 | 90 | 23 | 0.75 |
NJ309 | 45 | 100 | 25 | 1.05 |
NJ310 | 50 | 110 | 27 | 1.15 |
NJ311 | 55 | 120 | 29 | 1.50 |
NJ312 | 60 | 130 | 31 | 1.90 |
NJ313 | 65 | 140 | 33 | 2.30 |
NJ314 | 70 | 150 | 35 | 2.80 |
NJ315 | 75 | 160 | 37 | 3.35 |
NJ316 | 80 | 170 | 39 | 4.00 |
NJ317 | 85 | 180 | 41 | 4.80 |
NJ318 | 90 | 190 | 43 | 5.55 |
NJ319 | 95 | 200 | 45 | 6.45 |
NJ320 | 100 | 215 | 47 | 7.65 |
NJ321 | 105 | 225 | 49 | 9.00 |
NJ322 | 110 | 240 | 50 | 11.1 |
NJ324 | 20 | 260 | 55 | 13.5 |
NJ326 | 130 | 280 | 58 | 18.4 |
NJ328 | 140 | 300 | 62 | 23.0 |
NJ330 | 150 | 320 | 65 | 28.0 |
NJ332 | 160 | 340 | 68 | 33.5 |
NJ334 | 170 | 360 | 72 | 38.6 |
NJ336 | 180 | 380 | 75 | 44.6 |
NJ340 | 200 | 420 | 80 | 58.1 |
