جزئیات محصول:
|
| مدل: | N211 N212 N213 N214 N215 | تایپ کنید: | غلتک استوانه ای |
|---|---|---|---|
| بعد، ابعاد، اندازه: | 55x100x21mm | ترخیص کالا از گمرک: | C0، C3، C4، C5 |
| بسته بندی: | لوله، جعبه تک، بسته بندی بسته بندی | قفس: | نایلون فولاد برنجی |
| دقت، درستی: | ABCE-1 ABCE-3 ABCE-5 ABCE-7 | ضمانتنامه: | 50000 کیلومتر یا یک سال |
| برجسته: | غلتک استوانه ای N214,غلتک استوانه ای N213,بلبرینگ N215 |
||

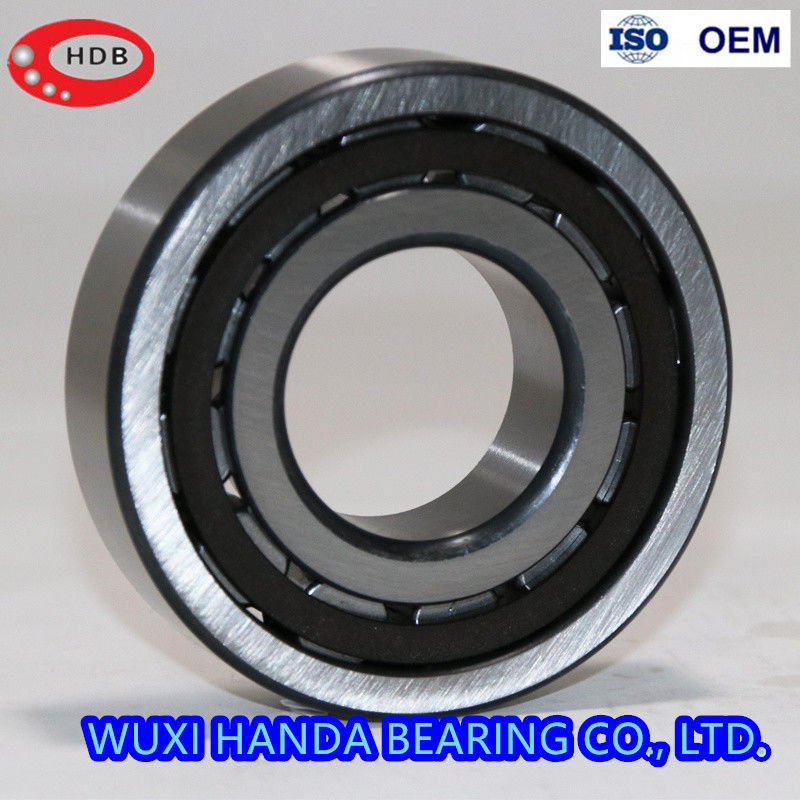

N211 N212 N213 N214 N215 غلتک استوانه ای 55x100x21mm ECP ECJ ECM وزن 0.626 کیلوگرم
غلتک های استوانه ای در تماس خطی با مسیرهای مسابقه هستند.ظرفیت بار شعاعی بالایی دارند و برای سرعت های بالا مناسب هستند.انواع مختلفی وجود دارد که به‌عنوان NU، NJ، NUP، N، NF (برای یاتاقان‌های تک ردیف)، NNU و NN (برای یاتاقان‌های دو ردیفه بسته به طراحی یا عدم وجود دنده‌های جانبی) تعیین می‌شوند.
سری N -بلبرینگ های طرح N از نوع غلتک تک ردیفه استوانه ای هستند و دارای دو دنده ثابت در حلقه داخلی هستند که غلتک ها و قفس را نگه می دارند و یک حلقه بیرونی صاف.این طراحی امکان جابجایی محوری را در حدود معینی از شفت نسبت به محفظه می دهد.بنابراین، یاتاقان های غلتکی سری N در واحدهای بلبرینگ غیر مکان یابی استفاده می شوند.همچنین، بلبرینگ های سری N عملاً هیچ ظرفیت رانشی ندارند.
سری NU -رولبرینگ های استوانه ای تک ردیفی هستند و دارای دو دنده ثابت در حلقه بیرونی و یک حلقه داخلی صاف هستند.این طراحی امکان جابجایی محوری را در حدود معینی از شفت نسبت به محفظه می دهد.بنابراین، یاتاقان های نورد سری NU در واحدهای بلبرینگ غیر مکان یابی استفاده می شوند.همچنین، بلبرینگ های سری NU عملاً ظرفیت رانش ندارند.
سری NJ- رولبرینگ های استوانه ای تک ردیفی هستند و دارای دو دنده ثابت در حلقه بیرونی و یک دنده ثابت در حلقه داخلی هستند که می تواند محور را در یک جهت (محوری) هدایت کند.
سری NUP- رولبرینگ های استوانه ای تک ردیفی هستند و دارای دو دنده ثابت در حلقه بیرونی و در حلقه داخلی یک دنده ثابت و یک واشر پشتیبانی می باشند.به این ترتیب می توان از آنها به عنوان یاتاقان های مکان یابی استفاده کرد و محور را در هر دو جهت هدایت می کند.
سری RNU -غلتک تک ردیفه استوانه ای هستند و دارای دو دنده ثابت در حلقه بیرونی هستند و حلقه داخلی ندارند.در عوض، از شفت به عنوان مسیر مسابقه مخالف استفاده می کند.
سری NF- همچنین قادر به حمل بارهای رانش اتفاقی، این نوع بلبرینگ دارای دو دنده یکپارچه در حلقه داخلی و یک دنده منفرد در حلقه بیرونی است.
سری NN -بلبرینگ‌های طرح NN از نوع غلتک‌های استوانه‌ای دو ردیفه هستند و دارای سه دنده ثابت در حلقه داخلی هستند که غلتک‌ها و قفس را نگه می‌دارند و یک حلقه بیرونی صاف.این طراحی امکان جابجایی محوری را در حدود معینی از شفت نسبت به محفظه می دهد.بنابراین، یاتاقان های غلتکی سری N در واحدهای بلبرینگ غیر مکان یابی استفاده می شوند.همچنین، بلبرینگ های سری NN عملاً ظرفیت رانشی ندارند.
سری NNU- رولبرینگ های استوانه ای دو ردیفه و دارای سه دنده ثابت در حلقه بیرونی و یک حلقه داخلی صاف می باشند.این طراحی امکان جابجایی محوری را در حدود معینی از شفت نسبت به محفظه می دهد.بنابراین، یاتاقان های نورد سری NU در واحدهای بلبرینگ غیر مکان یابی استفاده می شوند.همچنین، بلبرینگ های سری NNU عملاً ظرفیت رانش ندارند.
| شماره بلبرینگ | شماره قدیمی | d/mm | D/mm | B/mm | وزن (کیلوگرم |
| N202 | 2202 | 15 | 35 | 11 | 0.047 |
| N203 | 2203 | 17 | 40 | 12 | 0.067 |
| N204 | 2204 | 20 | 47 | 14 | 0.11 |
| N205 | 2205 | 25 | 52 | 15 | 0.13 |
| N206 | 2206 | 30 | 62 | 16 | 0.2 |
| N207 | 2207 | 35 | 72 | 17 | 0.29 |
| N208 | 2208 | 40 | 80 | 18 | 0.37 |
| N209 | 2209 | 45 | 85 | 19 | 0.423 |
| N210 | 2210 | 50 | 90 | 20 | 0.46 |
| N211 | 2211 | 55 | 100 | 21 | 0.626 |
| N212 | 2212 | 60 | 110 | 22 | 0.802 |
| N213 | 2213 | 65 | 120 | 23 | 1 |
| N214 | 2214 | 70 | 125 | 24 | 1.1 |
| N215 | 2215 | 75 | 130 | 25 | 1.21 |
| N216 | 2216 | 80 | 140 | 26 | 1.47 |
| N217 | 2217 | 85 | 150 | 28 | 1.83 |
| N218 | 2218 | 90 | 160 | 30 | 2.25 |
| N219 | 2219 | 95 | 170 | 32 | 2.72 |
| N220 | 2220 | 100 | 180 | 34 | 3.45 |
| N221 | 2221 | 105 | 190 | 36 | 4.33 |
| N222 | 2222 | 110 | 200 | 38 | 5.02 |
| N224 | 2224 | 120 | 215 | 40 | 6.11 |
| N226 | 2226 | 130 | 230 | 40 | 7.08 |
| N228 | 2228 | 140 | 250 | 42 | 9.14 |
| N230 | 2230 | 150 | 270 | 45 | 11.6 |
| N232 | 2232 | 160 | 290 | 48 | 14.3 |
| N234 | 2234 | 170 | 310 | 52 | 18.2 |
| N236 | 2236 | 180 | 320 | 52 | 19.7 |
| N238 | 2238 | 190 | 340 | 55 | 22.9 |
| N240 | 2240 | 200 | 360 | 58 | 26.8 |
| N244 | 2244 | 220 | 400 | 65 | 36.7 |
موتورهای بزرگ، دوک های ماشین ابزار، محورهای پشتیبان جلو و عقب موتور، پشتیبانی شفت جعبه قطار و اتوبوس، موتور دیزل
میل لنگ، گیربکس خودرو و تراکتور، موتور احتراق داخلی، ژنراتور، توربین گاز، کاهنده، آسیاب نورد، صفحه ویبره و ماشین آلات بالابر و حمل و نقل
