جزئیات محصول:
|
| مدل: | NJ332 NJ334 | تولید - محصول: | غلتک استوانه ای |
|---|---|---|---|
| سهام: | سهام غنی | لرزش: | V1 V2 V3 V4 |
| روانکاری: | روغن روغن | قفس: | برنج (مس)، فولاد، نایلون |
| دقت، درستی: | P0 P6 P5 P4 P2 | سختی: | 60-64 HRC |
| برجسته: | غلتک استوانه ای NJ336,غلتک استوانه ای NJ340 |
||

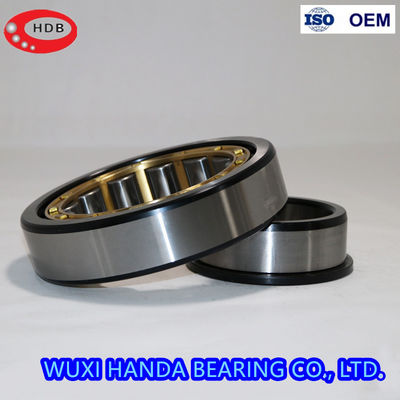

رولبرینگ استوانه ای هستندیاتاقان هایی که در آن از استوانه ها به عنوان عناصر نورد استفاده می شود در مقابل توپ ها در بلبرینگ ها.به این ترتیب، غلتک ها سطح تماس (خطی) بیشتری با حلقه بیرونی دارند و بارها را در سطح وسیع تری توزیع می کنند.
انواع مختلفی وجود دارد که به عنوان NU، NJ، NUP، N، NF (برای یاتاقان های تک ردیف)، NNU،
و NN (برای یاتاقان های دو ردیفه بسته به طراحی یا عدم وجود دنده های جانبی).
حلقه های بیرونی و داخلی از همه نوع قابل جدا شدن هستند.
انواع NU، N، NNU و NN به عنوان بلبرینگ های آزاد مناسب هستند.انواع NJ و NF می توانند بارهای محوری محدودی را در یک جهت تحمل کنند.انواع NH و NUP را می توان به عنوان بلبرینگ انتهای ثابت استفاده کرد.
غلتک های استوانه ای نوع NH از رولبرینگ های استوانه ای نوع NJ و یقه های رانش L شکل HJ تشکیل شده اند.
دنده شل حلقه داخلی یک غلتک استوانه ای نوع NUP باید به گونه ای نصب شود که طرف علامت گذاری شده در خارج باشد.
|
یاتاقان مدل |
دیا درونی (میلی متر) |
دیا بیرونی (میلی متر) |
ضخامت (میلی متر) |
وزن (کیلوگرم) |
| NJ303 | 17 | 47 | 14 | 0.12 |
| NJ304 | 20 | 52 | 15 | 0.17 |
| NJ305 | 25 | 62 | 17 | 0.29 |
| NJ306 | 30 | 72 | 19 | 0.41 |
| NJ307 | 35 | 80 | 21 | 0.55 |
| NJ308 | 40 | 90 | 23 | 0.75 |
| NJ309 | 45 | 100 | 25 | 1.05 |
| NJ310 | 50 | 110 | 27 | 1.15 |
| NJ311 | 55 | 120 | 29 | 1.50 |
| NJ312 | 60 | 130 | 31 | 1.90 |
| NJ313 | 65 | 140 | 33 | 2.30 |
| NJ314 | 70 | 150 | 35 | 2.80 |
| NJ315 | 75 | 160 | 37 | 3.35 |
| NJ316 | 80 | 170 | 39 | 4.00 |
| NJ317 | 85 | 180 | 41 | 4.80 |
| NJ318 | 90 | 190 | 43 | 5.55 |
| NJ319 | 95 | 200 | 45 | 6.45 |
| NJ320 | 100 | 215 | 47 | 7.65 |
| NJ321 | 105 | 225 | 49 | 9.00 |
| NJ322 | 110 | 240 | 50 | 11.1 |
| NJ324 | 120 | 260 | 55 | 13.5 |
| NJ326 | 130 | 280 | 58 | 18.4 |
| NJ328 | 140 | 300 | 62 | 23.0 |
| NJ330 | 150 | 320 | 65 | 28.0 |
| NJ332 | 160 | 340 | 68 | 33.5 |
| NJ334 | 170 | 360 | 72 | 38.6 |
| NJ336 | 180 | 380 | 75 | 44.6 |
| NJ340 | 200 | 420 | 80 | 58.1 |
